Phương pháp ghi và định chuẩn điện tâm đồ

2012-10-08 12:43 PM

Người ta in sẵn lên giấy những đường kẻ ngang cách nhau 1mm, trước khi cho dòng điện tim chạy vào máy, người ta phóng vào một dòng điện 1mv và vặn nút điều chỉnh.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Phương pháp ghi

Phương pháp ghi điện tâm đồ cũng giống như cách ghi các đường cong biến thiên tuần hoàn khác: người ta cho dòng điện tim tác động lên một bút ghi làm bút này dao đ ộng qua lại và vẽ lên mặt một băng giấy, nó được một động cơ làm chuyển động đều và liên tục theo một vận tốc nào đó; như thế ta được một đường cong tuần hoàn gồm nhiều làn sóng biến thiên theo thời gian, đó là điện tâm đồ.

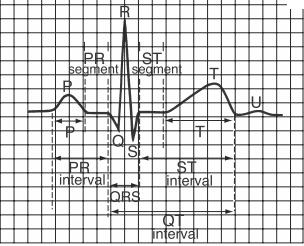

điện tâm đồ

Như vậy, điện tâm đồ có thể coi như một đồ thị có hoành độ là thời gian và tung độ là điện thế của dòng điện tim. Tùy thuộc điện thế này cao hay thấp, bút ghi sẽ vạch lên giấy một làn sóng có biên độ cao hay thấp.

Định chuẩn

Để đánh giá thời gian dài hay ngắn và biên độ cao hay thấp của các làn sóng điện tâm đồ, người ta đinh chuẩn như sau:

Thời gian.

Người ta in sẵn trên giấy những đường kẻ dọc cách nhau 1mm. Như vậy, khi cho giấy chạy theo :

Để đánh giá thời gian dài hay ngắn và biên độ cao hay thấp của các làn sóng điện tâm đồ

Vận tốc 25mm/s thì mỗi ô 1mm có giá trị 0,04s.

Vận tốc 50mm/s thì mỗi ô 1mm có giá trị 0,02s.

Vận tốc 100mm/s thì mỗi ô 1mm có giá trị 0,01s.

Ngoài ra, người ta còn cho chạy các vận tốc chậm hơn như 2,5; 10mm/s tùy theo yêu cầu nghiên cứu.

Tuy nhiên, lúc bình thường, ta nên ghi thống nhất một vận tốc để khi đọc điện tâm đồ quen mắt, chẩn đoán nhanh hơn. Vận tốc đó thông thường là 25mm/s. Như vậy, nếu là một làn sóng bao gồm 3 ô dọc thì thời gian của nó là: 0,04s×3 = 0,12s.

Người ta in sẵn lên giấy những đường kẻ ngang cách nhau 1mm. Trước khi cho dòng điện tim chạy vào máy, người ta phóng vào một dòng điện 1mv và vặn nút điều chỉnh sao cho bút ghi dao động vừa đúng một biên độ 10 ô. Lúc này, giấy sẽ ghi được một đường gấp khúc có biên độ 1cm, mỗi chỗ gấp khúc tương ứng với một nhát ấn nút phóng điện 1mv và động tác này được gọi là lấy milivôn.

Như vậy, khi ghi điện tâm đồ, một làn sóng có biên độ 12mm chẳng hạn, sẽ là thể hiện của một dòng điện tim có điện thế 1,2mv.

Chú ý:

Có nhiều loại giấy kẻ ô ngang cao 2mm chứ không phải 1mm, như vậy:

5 ô ngang = 10mm = 1mv.

Với cách lấy mv như trên, rất nhiều khi ghi điện tâm đồ đến các chuyển đạo trước tim, hoặc ở các cas dày thất… các sóng điện tâm đồ sẽ có biên độ quá cao (thí dụ sóng R cao tới 35- 40mm) và vọt ra ngoài khổ giấy ghi. Trường hợp đó, người ta lấy lại milivôn theo tiêu chuẩn N/2 nghĩa là vặn nút giao động của bút rút xuống một nửa và lọt vào khổ giấy ghi. Nhưng khi ta đ ọc tới chuyển đạo đó, ta phải nhân biên độ các sóng lên gấp đôi mới được con số thực của biên độ sóng. Thí dụ: khi thấy một chuyển đạo nào đó có chú thích kí hiệu N/2 mà một sóng R cao 12mm thì ta phải đọc là: biên độ R = 24mm = 2,4mm.

Ngược lại, cũng có khi người ta muốn cho các làn sóng nhỏ cao lên để nghiên cứu kỹ hơn, người ta điều chỉnh cho 20mm tương ứng với 1mv và ghi chú thích kí hiệu 2N. Lúc này, ta lại phải chia biên độ các sóng làm đôi để lấy con số thực, thí dụ: một sóng R cao 12mm sẽ có biên độ thực là 6mm = 0,6mv.
