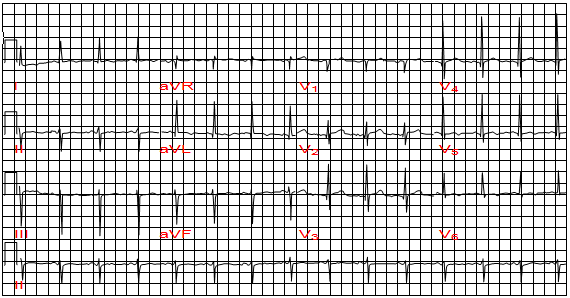

Trục điện tim lệch trái trên điện tâm đồ

Điện tâm đồ bình thường

Sóng P dương, dương ở DII và các đạo trình trước ngực từ V3 đến V6 và âm ở aVR. Sóng P dương ở DI và có thể dẹt, âm hoặc dương ở aVL và aVF và DIII.

Phì đại tâm thất trái giả nhồi máu cơ tim vùng trước vách trên điện tâm đồ

Tăng gánh thất là tình trạng ứ máu nhiều ở tâm thất làm cho nó tăng gánh nặng công việc, do đó nó dày lên và giãn ra. Còn gọi là hội chứng dày thất.

Rung nhĩ điển hình ngược chiều kim đồng trên điện tâm đồ

Trình tự kích hoạt của rung tâm nhĩ là từ gần đến (thành tâm nhĩ phải tới vách ngăn phía sau) xa. CS, xoang vành, HIS khu vực của His; IS, eo đất; RVA, đỉnh tâm thất phải.

Cử động run cơ tạo hình ảnh điện tâm đồ

Hình ảnh điện tâm đồ có đường gấp khúc hoặc rung động từng chỗ của đường đẳng điện, có chỗ chênh hẳn ra khỏi đường đẳng điện hoặc đường đẳng điện uấn lượn.

Block nhĩ thất hoàn toàn, block nhánh phải, QT kéo dài và nhịp tim nhanh thất đa hình thái ở bệnh nhân nhồi máu cơ tim cấp

Sự gia tăng 25% creatine kinase, cho thấy tăng tổn thương cơ tim, đã được quan sát thấy tại các điểm cuối trong nhóm thở oxy. Kết quả điểm cuối cho troponin I, tuy nhiên, không có sự khác biệt đáng kể giữa hai nhóm.

Ngoại tâm thu thất trên hình ảnh điện tâm đồ

Ngoại tâm thu thất phần lớn xẩy ra do cơ chế vòng vào lại, Nhát bóp ngoại tâm thu thất đến sớm so với nhịp cơ sở, tức khoảng RR’  nhỏ hơn RR, Thất đồ giãn rộng lớn hơn 0,13s, bất thường, méo mó về hình dạng.

Viêm màng ngoài tim trên điện tâm đồ thay đổi sau khi nhồi máu cơ tim

Nhồi máu cơ tim là do sự tắc nghẽn hoàn toàn một hoặc nhiều nhánh động mạch vành dẫn đến thiếu máu cơ tim đột ngột và hoại tử vùng cơ tim được tưới máu bởi động mạch vành đó.

Máy tạo nhịp tim VVI không giữ nhịp do chống máy trên điện tâm đồ

Máy tạo nhịp là một trong những liệu pháp không dùng thuốc thành công nhất và cũng xuất hiện sớm nhất trong xử lý rối loạn nhịp tim.

Dextrocardia (tim lệch phải hoặc đảo ngược vị trí)

Dextrocardia là khuyết tật bẩm sinh, trong đó tim nằm ở phía bên phải của cơ thể, Có hai loại chính của dextrocardia: dextrocardia of embryonic arrest và dextrocardia situs inversus

Bệnh cơ tim phì đại vùng đỉnh trên điện tâm đồ

V5, V6 có R cao vượt quá 25mm, có thể quá 30mm ở người có thành ngực mỏng. Q hơi sâu, S vắng mặt hoặc rất nhỏ, nhánh nội điện muộn trên 0,45 giây.

Tạo nhịp VVI với cảm biến không đủ trên điện tâm đồ

Máy tạo nhịp đơn một khoang chỉ có một đầu chỉnh nhịp, máy kép hai khoang có hai đầu, một đầu dẫn vào tâm nhĩ và đầu kia dẫn vào tâm thất. Máy điều nhịp khoang kép

Rung nhĩ và đường dẫn truyền phụ qua trung gian thoái hóa thành rung thất

Rung nhĩ và đường dẫn truyền phụ qua trung gian, nhịp tim nhanh bất thường phức bộ rộng (một nửa trái) bị thoái hóa thành rung thất (Nửa phải).

Nhịp tim nhanh vào lại ngược chiều bắt chước nhịp nhanh thất ở bệnh nhân với hội chứng Wolff Parkinson White

Nhịp nhanh thất có thể đơn hoặc đa hình và cơn hoặc duy trì. Nhanh thất đơn hình là kết quả từ sự tập trung hay vào lại con đường bất thường duy nhất và có thường xuyên, phức hợp QRS giống hệt nhau xuất hiện.

Nhịp nhanh thất vào lại nhánh trên điện tâm đồ

Nhanh thất không liên tục kéo dài nhỏ hơn 30 giây, nhanh thất tục kéo dài lớn hơn hoặc bằng 30 giây hoặc bị chấm dứt sớm hơn vì sự sụp đổ huyết động

Nhồi máu cơ tim cấp thành sau dưới trên điện tâm đồ

Nhồi máu cơ tim cấp là một cấp cứu tối khẩn. Mặc dù đã có rất nhiều tiến bộ trong công tác hồi sức cấp cứu và can thiệp mạch vành, tỷ lệ tử vong do nhồi máu cơ tim cấp vẫn còn cao

Nhồi máu cơ tim cũ: hình ảnh trên điện tâm đồ

Sóng Q của các đạo trình vùng sau dưới, với sóng T đảo ngược, là chỉ điểm của nhồi máu cơ tim cũ vùng thành dưới, sóng T cao nhọn đối xúng có thể do tăng kali máu.

Nhịp nhanh nhĩ RP dài sóng P đảo ngược

Nhịp tim nhanh không cho phép đủ thời gian cho tim đủ máu trước khi co bóp nên lưu lượng máu đến các phần còn lại của cơ thể bị tổn hại.

Hiện tượng Ashman trên điện tâm đồ

Nhịp Ashman được mô tả như phức bộ QRS dãn rộng theo sau là một khoảng RR ngắn trước đó là khoảng thời gian RR dài, Phức bộ QRS rộng này điển hình cho một block nhánh phải

Điện tâm đồ thể hiện tạo nhịp tim an toàn

Dấu hiệu quan trọng nhất vẫn là tắc nghẽn tim hoàn toàn và hội chứng giống như bệnh xoang chiếm 95 phần trăm các ca cần cấy máy điều hòa nhịp tim tại Singapore

Nhồi máu cơ tim vùng trước vách trong sự hiện diện của block nhánh phải

Nhồi máu cơ tim cấp là một cấp cứu tối khẩn. Mặc dù đã có rất nhiều tiến bộ trong công tác hồi sức cấp cứu và can thiệp mạch vành, tỷ lệ tử vong do nhồi máu cơ tim cấp vẫn còn cao.

Nhịp tim nhanh vào lại thuận chiều với block nhánh phải

Một loạt các nhịp đập khởi đầu trong tâm nhĩ tăng tốc độ nhịp tim. Nhịp tim nhanh không cho phép đủ thời gian cho tim đủ máu trước khi co bóp nên lưu lượng máu đến các phần còn lại của cơ thể bị tổn hại.

Block nhánh phải kèm block nhĩ thất cấp II trên điện tâm đồ

A, điện tâm đồ ECG nghỉ ngơi với block nhánh phải. B, ECG khi tập thể dục với block nhĩ thất 2 trên 1, Các mũi tên chỉ sóng P dẫn của mỗi nhịp thứ hai. C, ghi lại bó His.

Phì đại tâm thất phải và trái (hai thất) trên điện tâm đồ

Kết hợp phì đại hai tâm thất: Phì đại tâm thất phải (trục lệch phải và biên độ của sóng R > sóng S ở chuyển đạo V1) và phì đại tâm thất trái (biên độ sóng R > 21 mm ở chuyển đạo aVF).

Sơ đồ dẫn và cấp máu của hệ thống dẫn truyền điện tim

Bó His chia ra 2 nhánh, nhánh phải và nhánh trái, nhánh phải nhỏ và mảnh hơn, nhánh trái lớn chia ra 2 nhánh nhỏ là nhánh trước trên trái và sau dưới trái.

Block nhánh trên điện tâm đồ

Hình vẽ hiển thị vị trí của block nhánh phải đặc trưng ở V1 và V6, điện tâm đồ thay đổi với RSR và xuống của sóng S và block nhánh trái với đặc trưng ECG thay đổi.
