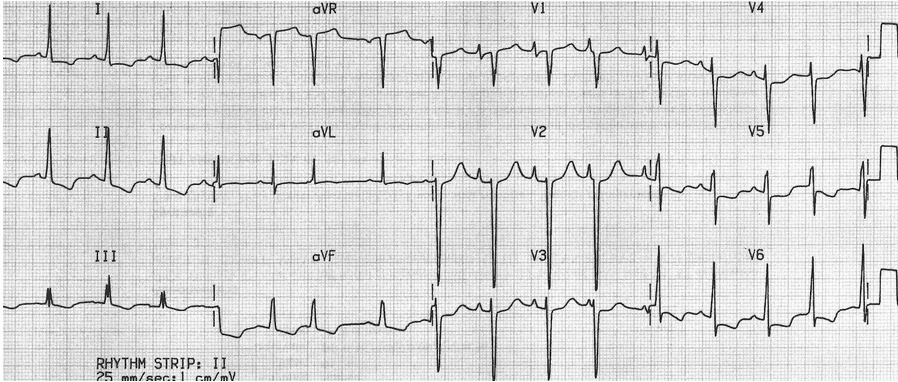

Điện tâm đồ chẩn đoán phì đại (dày) hai tâm nhĩ

Điện tâm đồ chẩn đoán ngoại tâm thu bộ nối (PJC)

Co thắt sớm được phân loại theo nguồn gốc của nó, nhĩ, bộ nối, hoặc tâm thất, những phát sinh từ khu vực của nút nhĩ thất.

Điện tâm đồ chẩn đoán trục điện tim lệch phải

Nhận ra trục điện tim lệch phải, QRS dương trong DIII, và aVF, QRS âm, sóng S chiếm ưu thế, trong DI và aVL.

Điện tâm đồ chẩn đoán nhịp thoát thất

Các tế bào điều hòa nhịp tim được tìm thấy tại các điểm khác nhau trên toàn hệ thống dẫn truyền, với mỗi nơi có khả năng độc lập duy trì nhịp tim. Tỷ lệ khử cực tự phát của các tế bào điều hòa nhịp tim giảm xuống.

Các khoảng thời gian QT của điện tâm đồ

Phương pháp đánh chặn độ dốc tối đa xác định sự kết thúc của sóng T như đánh chặn giữa đường đẳng điện với các ốp thông qua xuống độ dốc tối đa của sóng T (trái).

Điện tâm đồ nhồi máu cơ tim thành bên cao

Tắc tại ngành chéo đầu tiên D1, của động mạch liên thất trước LAD, có thể gây ra ST chênh lên, trong đạo trình DI và aVL.

Điện tâm đồ chẩn đoán nhịp bộ nối gia tốc (nhanh bộ nối)

Nhịp tim nhanh bộ nối tự động tthường không đáp ứng với thao tác phế vị - có thể một số chậm lại tạm thời của tần số thất nhưng đổi trở lại nhịp xoang sẽ không xảy ra.

Chẩn đoán phân biệt dạng điện tâm đồ

Điện thế thấp Áp Thấp Phù niêm. Tràn dịch màng tim lớn. Tràn dịch màng phổi lớn. Giai đoạn cuối bệnh cơ tim giãn. Bệnh phổi tắc nghẽn mãn tính nghiêm trọng. Béo phì. Bệnh cơ tim hạn chế..

Điện tâm đồ chẩn đoán nhịp nhanh thất

Nhịp nhanh thất, có thể làm giảm cung lượng tim, với hậu quả là huyết áp thấp, sự suy sụp, và suy tim cấp tính.

Điện tâm đồ nhịp nhanh xoang

Với nhịp tim rất nhanh các sóng P có thể ẩn trong sóng T, tạo ra một diện mạo cái bướu,, nguyên nhân do tập thể dục, đau, lo âu

Điện tâm đồ chẩn đoán mắc sai điện cực đảo chiều tay trái tay phải

Sự đảo ngược của các điện cực tay trái, và phải tạo ra một hình tương tự như dextrocardia, trong các đạo trình chi, DI trở nên đảo ngược.

Điện tâm đồ chẩn đoán thuyên tắc phổi (nhồi máu phổi) (PE)

Thay đổi vùng chuyển tiếp, sự thay đổi của điểm chuyển tiếp R trên S, tới V6 với sóng S sâu ở V6, hình bệnh phổi.

Điện tâm đồ chẩn đoán block nhĩ thất (AV) cấp 2 tỷ lệ cố định

Block nhĩ thất (AV) cấp 2 với một tỷ lệ cố định của sóng P / phức bộ QRS (ví dụ như 2:1, 3:1, 4:1). Block  tỷ lệ nhất định có thể là hậu quả của một trong hai Mobitz I hoặc Mobitz II.

Điện tâm đồ chẩn đoán bệnh cơ tim phì đại (HCM)

Bất thường chủ yếu liên quan với HCM là phì đại thất trái (LVH), xảy ra trong trường hợp không có bất kỳ kích thích kích động như cao huyết áp hoặc hẹp động mạch chủ.

Điện tâm đồ chẩn đoán block nhánh trái trước (LAFB)

Sự lan truyền xung đến các đạo trình bên trái chậm hơn bình thường, dẫn đến tăng thời gian đỉnh sóng R, thời gian từ khi khởi phát của QRS đến đỉnh cao của sóng R trong aVL.

Điện tâm đồ hội chứng nút xoang bệnh lý (suy nút xoang)

Bất thường ECG có thể thay đổi, và liên tục, nhiều bất thường ECG có thể được nhìn thấy trong rối loạn chức năng nút xoang.

Điện tâm đồ chẩn đoán tăng Kali máu

Tăng kali máu dần dần xấu đi dẫn đến ức chế xung của nút xoang và giảm dẫn truyền nút nhĩ thất và His-Purkinje hệ thống, dẫn đến chậm nhịp tim và block dẫn truyền và cuối cùng là ngừng tim.

Điện tâm đồ chẩn đoán tim bên phải (Dextrocardia)

Trong DI: đảo ngược tất cả các sóng và phức bộ, hay còn gọi là 'đảo ngược toàn bộ" (đảo ngược sóng P, QRS âm, đảo ngược sóng T) Vắng mặt tiến triển sóng R trong các chuyển đạo ngực (sóng S chiếm ưu thế trong suốt các chuyển đạo).

Các dạng hình thái phức bộ QRS của điện tâm đồ

(Trà My - Phương Phương) Phức hợp rộng (QRS > 100 ms) có thể nguồn gốc là thất, hoặc có thể là do dẫn truyền sai của phức bộ trên thất (ví dụ như do block nhánh, tăng kali máu hoặc phong tỏa kênh natri).

Các dạng sóng R của điện tâm đồ

Nguyên nhân phổ biến nhất của sóng R chiếm ưu thế dương trong aVR là vị trí điện cực chân tay không chính xác, sự đảo ngược của các điện cực tay trái và phải.

Điện tâm đồ chẩn đoán nhịp nhanh nhĩ (PAT)

Nhịp tim nhanh nhĩ là một hình thức của nhịp tim nhanh trên thất, có nguồn gốc trong tâm nhĩ nhưng bên ngoài nút xoang. Cả hai rung tâm nhĩ và nhịp tim nhanh nhĩ đa ổ là loại hình cụ thể của nhịp tim nhanh nhĩ.

Điện tâm đồ chẩn đoán tắc động mạch vành chính trái (LMCA) (ST chênh lên ở AVR)

Điện thế đạo trình aVR đối diện với chuyển đạo bên trái I, II, aVL và V4 đến 6, do đó ST chênh xuống trong những chuyển đạo này.

Điện tâm đồ chẩn đoán bệnh cơ tim hạn chế

Xâm nhập các hệ thống dẫn truyền tim (ví dụ như do sự hình thành u hạt vách ngăn trong sarcoidosis) có thể dẫn đến rối loạn dẫn truyền - ví dụ như block nhánh và block AV.

Điện tâm đồ chẩn đoán suy giáp

Đây là điện tâm đồ của một người đàn ông 79 tuổi, trong ICU với tình trạng hôn mê, hạ thân nhiệt, nhịp tim chậm nghiêm trọng và hạ huyết áp.

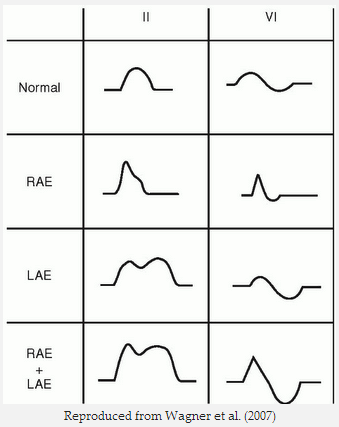

Điện tâm đồ chẩn đoán phì đại (dày) tâm nhĩ trái

LAE tạo ra sóng P rộng, nứt đôi hai đỉnh trong chuyển đạo DII (P mitrale ) và giãn rộng và giảm xuống phần cuối của sóng P trong V1.

Điện tâm đồ chẩn đoán nhịp nhanh thất vô căn bó nhánh trái (IFLVT)

Hầu hết các cơn nhịp nhanh xảy ra khi nghỉ ngơi, nhưng có thể được kích hoạt bằng cách tập thể dục, căng thẳng và chất chủ vận beta.
