Điện tâm đồ chẩn đoán mắc sai điện cực đổi chiều chuyển đạo chi (ECG)

2013-10-04 11:19 AM
Sự hiểu biết của tam giác Einthoven, và từ nguồn gốc chính xác của các chuyển đạo, sẽ giúp trong việc tìm hiểu các hình điện tâm đồ.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Giới thiệu

Sai lầm tình cờ vị trí mắc của các điện cực chi là một nguyên nhân phổ biến của điện tâm đồ bất thường và có thể mô phỏng bệnh lý như nhịp nhĩ lạc chỗ, phì đại buồng tim hoặc thiếu máu cục bộ cơ tim và nhồi máu.

Khi các điện cực chi (LA, RA, LL) được trao đổi mà không thay đổi các điện cực trung tính (RL / N), tam giác Einthoven "lộn" 180 độ hoặc quay, kết quả là chuyển đạo chuyển đổi vị trí trở nên đảo ngược hoặc không thay đổi (phụ thuộc vào vị trí ban đầu và vector của nó).

Thay đổi một trong các điện cực chân tay với các điện cực trung tính (RL / N) phá vỡ tam giác Einthoven và không nhận được các tín hiệu từ trung tâm cuổi cùng Wilson, làm thay đổi sự xuất hiện của cả hai – đạo trình trước tim và đạo trình chi. Chuyển đạo chi có thể bị ảnh hưởng mạnh, tham gia vào sự xuất hiện của chuyển đạo khác hoặc giảm xuống thành một đường đẳng điện.

Định nghĩa

Điện cực

LA = tay trái.

RA = tay phải.

LL = chân trái.

RL / N = hân phải (điện cực trung tính).

Đạo trính

Lưỡng cực: I, II, III.

Đạo trình tăng cường đơn cực: aVL, aVF, aVR.

Trung tâm cuối Wilson (WCT): 'không' dẫn, được tạo ra bởi tín hiệu trung bình từ các điện cực chân tay.

Tam giác Einthoven

Mối quan hệ giữa đạo trình chi và các điện cực được mô tả bởi tam giác Einthoven.

Tam giác Einthoven

Mỗi đạo trình có chi tiết và hướng cụ thể (vector) được tạo ra bởi điện áp dương hoặc âm từ điện cực ghi.

Đạo trình lưỡng cực

Đạo trình DI là sự khác biệt điện áp giữa điện cực LA và RA (LA - RA), hướng về LA ở không độ.

Đạo trình DII là sự khác biệt điện áp giữa điện cực LL và RA (LL - RA), hướng về LL ở 60 độ.

Đạo trình DIII là sự khác biệt điện áp giữa các điện cực LL và LA (LL - LA), hướng về LL ở 120 độ.

Đạo trình đơn cực tăng cường

Đạo trình  aVL được hướng về phía điện cực LA (- 30 độ), được tính như sau: aVL = LA - (RA + LL) / 2.

Đạo trình  aVF là hướng về phía điện cực LL (90 độ), được tính như sau: aVF = LL - (LA + RA) / 2.

Đạo trình  aVR được hướng về phía điện cực RA (- 150 độ), được tính như sau: aVR = RA - (LA + LL) / 2.

Trung tâm Wilson

Hướng đạo trình "không dẫn" này được tính như trung bình đầu vào từ ba đạo trình chi: WCT = 1/3 (RA + LA + LL).

Sự hiểu biết của tam giác Einthoven và từ nguồn gốc chính xác của các chuyển đạo sẽ giúp trong việc tìm hiểu các hình điện tâm đồ tạo ra bởi từng loại đảo ngược điện cực chi.

Đảo ngược LA / RA

Với sự đảo ngược điện cực của LA và RA, tam giác Einthoven lật 180 độ theo chiều ngang xung quanh một trục bởi chuyển đạo aVF.

Đảo ngược LA / RA

Điều này tạo ra hình ảnh sau trên điện tâm đồ:

DI trở nên đảo ngược.

Đạo trình đổi vị trí II và III.

Đạo trình đổi vị trí aVL và aVR.

Đạo trình aVF vẫn không thay đổi.

Đảo chiều LA / RA

Đảo chiều LA / RA

ECG cơ bản

ECG cơ bản

Hướng dẫn nhận biết nhanh đảo ngược LA / RA

Đạo trình DI hoàn toàn đảo ngược (sóng P, QRS và sóng T).

Đạo trình aVR thường trở nên dương.

Có thể có trục lệch phải.

Đảo ngược LA / RA có thể mô phỏng dextrocardia. Tuy nhiên, trái ngược với dextrocardia có tiến triển sóng R bình thường trong đạo trình trước tim.

Đảo chiều LA / RA mô phỏng dextrocardia

Đảo chiều LA / RA mô phỏng dextrocardia

Đổi chiều đảo ngược LA / RA

Đổi chiều đảo ngược LA / RA

Đảo ngược LA / LL

Với sự đảo ngược điện cực của LA và LL, tam giác Einthoven quay 180 độ theo chiều dọc xung quanh trục bởi aVR.

Đảo ngược LA / LL

Điều này tạo ra hính ảnh sau trên điện tâm đồ:

Đạo trình DIII trở nên đảo ngược.

Đạo trình DI và II đổi vị trí.

Đổi vị trí đạo trình aVL và aVF.

Đạo trình AVR vẫn không thay đổi.

Đảo ngược LA - LL

Đảo ngược LA - LL

ECG cơ bản

ECG cơ bản

Hướng dẫn nhận biết nhanh đảo ngược LA / LL

Đạo trình DIII hoàn toàn đảo ngược (sóng P, QRS và sóng T).

Sóng P bất ngờ lớn trong DI hơn DII.

Đảo ngược RA / LL

Với sự đảo ngược điện cực của RA và LL, tam giác Einthoven quay 180 độ theo chiều dọc xung quanh trục bởi aVL.

Đảo ngược RA / LL

Điều này tạo ra hình ảnh sau trên điện tâm đồ:

Đạo trình DII trở nên đảo ngược.

Đạo trình I và III trở lên đảo ngược và đổi vị trí.

Đổi vị trí aVR và aVF.

Đạo trình aVL là không thay đổi.

Đảo chiều RA / LL

Đảo chiều RA / LL

Cơ bản ECG

Cơ bản ECG

Hướng để chẩn đoán nhanh đảo ngược RA / LL

Tất cả các đạo trình I, II, III và aVF hoàn toàn ngược (sóng P, QRS và sóng T).

Đạo trình aVR đứng thẳng.

Đảo ngược RA / RL (N)

Với sự đảo ngược điện cực của RA và RL(N), tam giác Einthoven sụp đổ đến rất mỏng "lát cắt" với các điện cực LA ở đỉnh của nó.

Điện áp của RA và LL gần như giống hệt nhau, làm cho sự khác biệt giữa chúng không đáng kể (ví dụ, DII = Không).

Đạo trình aVL chạy trong lát mỏng này, khoảng mặt đối diện với DIII.

Chuyển của điện cực trung tính làm cho aVR và aVF giống nhau, xuất hiện hoàn toàn giống nhau (nhưng khác nhau với đường điện tâm đồ cơ sở).

Đảo ngược RA / RL (N)

Đảo ngược RA / RL (N) có các tính năng điện tâm đồ sau đây:

DI trở thành DIII đảo ngược.

DII ghi lại một đường đẳng điện (không có điện thế).

DIII không thay đổi.

aVL xấp xỉ DIII đảo ngược.

aVR và aVF trở nên giống hệt nhau.

Các điện cực trung tính đã được di chuyển, điện áp trước tim cũng có thể bị bóp méo.

Đảo chiều RA / RL (N)

Đảo chiều RA / RL (N)

ECG cơ bản

ECG cơ bản

Hướng dẫn nhận biết nhanh chóng đảo ngược RA / RL (N)

DII là một đường thẳng.

Đảo ngược LA / RL (N)

Với sự đảo ngược điện cực của LA và RL(N), tam giác Einthoven sụp đổ đến rất mỏng "lát cắt" với các điện cực RA tại đỉnh của nó.

Điện cực LA và LL ghi lại điện áp gần như giống hệt nhau, làm cho sự khác biệt giữa chúng không đáng kể (tức là DIII = không).

aVR chạy trong lát mỏng này, khoảng mặt đối diện với DII.

Sự dịch chuyển của các điện cực trung tính làm cho aVL và aVF giống nhau, xuất hiện hoàn toàn giống nhau (nhưng khác nhau với đường cơ sở điện tâm đồ).

Đảo ngược LA / RL (N)

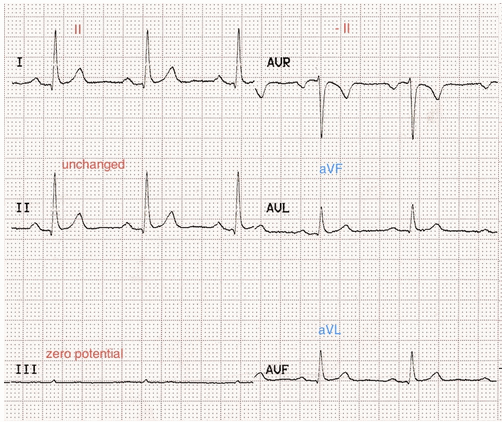

Đảo ngược LA / RL (N) có các tính năng điện tâm đồ sau đây:

DI trở nên giống hệt DII.

DII là không thay đổi.

DIII ghi lại một đường đẳng điện (không có điện áp).

aVR xấp xỉ DII đảo ngược.

aVL và aVF trở nên giống hệt nhau.

Các điện cực trung tính đã được di chuyển, điện áp trước tim cũng có thể bị bóp méo.

Đảo ngược LA / RL (N)

Đảo ngược LA / RL (N)

ECG cơ bản

ECG cơ bản

Hướng dẫn nhận biết nhanh chóng đảo ngược LA / RL (N)

DIII là một đường thẳng.

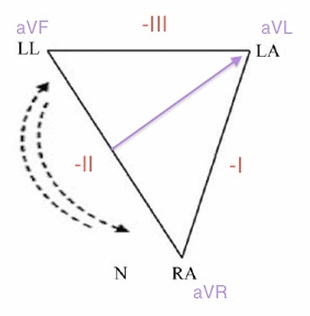

Đảo ngược chuyển đạo tay - chân hai bề (LA - LL cộng RA - RL)

Nếu các điện cực trên cánh tay được đổi với điện cực chân tương ứng (LA với LL, RA với RL), tam giác Einthoven sụp đổ đến một lát rất mỏng với điện cực LL tại đỉnh của nó.

Điện áp RA và LA gần như giống hệt nhau, làm cho sự khác biệt giữa chúng không đáng kể (tức là DI = Không).

DII, III, aVF tất cả trở nên giống hệt nhau (tương đương với DIII đảo ngược), tất cả đo sự khác biệt điện áp giữa tay trái và chân.

Sự dịch chuyển của các điện cực trung tính làm cho aVL và aVR giống nhau, xuất hiện hoàn toàn giống nhau (nhưng khác nhau với đường cơ sở điện tâm đồ).

Đảo ngược chuyển đạo tay - chân hai bề (LA - LL cộng RA - RL)

Đảo ngược điện cực  tay-chân hai bề có các tính năng điện tâm đồ sau đây:

DI ghi lại một đường đẳng điện (không có điện thế).

DII xấp xỉ DIII đảo ngược.

DIII là đảo ngược.

aVR và aVL trở nên giống hệt nhau.

aVF giống như DIII âm.

Các điện cực trung tính đã được di chuyển, điện áp trước tim cũng có thể bị bóp méo.

Đảo ngược tay-chân hai bề

Đảo ngược tay-chân hai bề

Cơ bản ECG

Cơ bản ECG

Hướng dẫn nhận biết nhanh chóng đảo ngược Tay-Chân hai bề

DI là một đường thẳng.

Đảo ngược LL / RL (N)

Với sự đảo ngược của các điện cực chi dưới, tam giác Einthoven được tạo ra như các tín hiệu điện từ mỗi chân thực sự giống nhau.

Đảo ngược LL / RL (N)

Điện tâm đồ do đó không thay đổi.

Đảo chiều LL / RL (N)

Đảo chiều LL / RL (N)

Cơ bản ECG

Cơ bản ECG
