Điện tâm đồ chẩn đoán hiệu lực của digoxin

2013-09-28 11:47 PM

Rút ngắn thời gian trơ tâm nhĩ, và tâm thất, tạo ra khoảng QT ngắn, với những bất thường tái cực thứ phát, ảnh hưởng đến các phân đoạn ST, sóng T và sóng U.

Biên tập viên: Trần Tiến Phong

Đánh giá: Trần Trà My, Trần Phương Phương

Các tính năng điện tâm đồ

Hiệu lực của digoxin đề cập đến sự hiện diện trên điện tâm đồ:

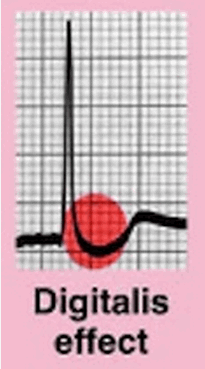

ST chênh xuống Downsloping với một đặc tính "võng" xuất hiện.

Sóng T phẳng, đảo ngược, hoặc hai pha.

Rút ngắn khoảng QT.

Các tính năng khác của hiệu ứng digoxin

Khoảng thời gian PR kéo dài nhẹ lên đến 240 ms (do nhịp điệu phế vị tăng thêm).

Nổi bật sóng U.

Đạt đỉnh của phần cuối của sóng T.

Điểm J âm (thường trong chuyển đạo với sóng R cao).

Cấu trúc phức bộ QRS / đoạn ST khác nhau như được mô tả như một trong hai "cong chùng xuống" hoặc "nét xúc" và giống như một "dấu đảo ngược", "gấp khúc".

Điểm J âm

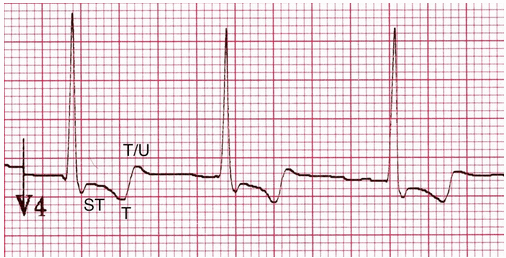

Sóng T bất thường phổ biến nhất là sóng T hai pha với một độ lệch âm đoạn đầu và độ lệch dương đầu cuối. Điều này thường thấy trong chuyển đạo với sóng R chiếm ưu thế (ví dụ như V4  -6). Phần đầu tiên của sóng T thường liên tục với đoạn ST sâu. Độ lệch đầu cuối dương lên đến đỉnh điểm, hoặc có sóng U nổi bật chồng lên nó.

Sóng T bất thường

Cơ chế

Các tính năng của điện tâm đồ do hiệu lực của digoxin được nhìn thấy với liều điều trị của digoxin và là do:

Rút ngắn thời gian trơ tâm nhĩ và tâm thất - tạo ra khoảng QT ngắn với những bất thường tái cực thứ cấp ảnh hưởng đến các phân đoạn ST, sóng T và sóng U.

Tăng hiệu ứng phế vị tại nút nhĩ thất - gây ra khoảng PR kéo dài.

Chú ý. Sự hiện diện của tác dụng digoxin trên điện tâm đồ không phải là dấu hiệu của ngộ độc digoxin. Nó chỉ cho thấy rằng bệnh nhân được dùng digoxin.

Ví dụ ECG

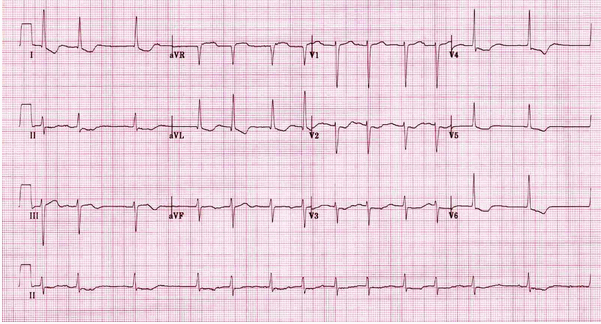

Ví dụ 1

Hiệu lực digoxin

Hiệu lực digoxin:

Đây là hình ảnh cổ điển của tác dụng digoxin với "võng" phân đoạn ST và sóng T.

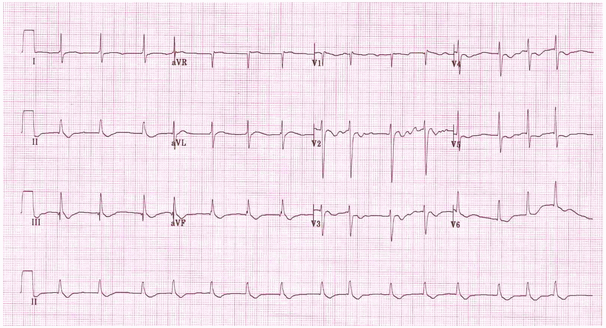

Ví dụ 2

Hiệu lực digoxin

Hiệu lực digoxin:

Võng phân đoạn ST được thể hiện rõ nhất trong các đạo trinh bên V4 - 6, DI và aVL.

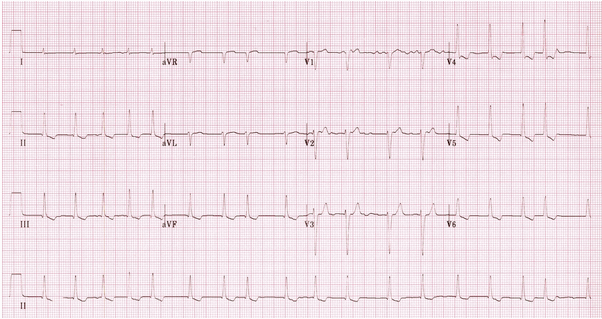

Ví dụ 3

Hiệu lực digoxin

Một ví dụ về tác dụng digoxin:

Hình thái võng thể hiện rõ nhất trong V6 và trong dải nhịp DII.

 Ví dụ 4

Hiệu lực digoxin

Đây là một biến thể nhẹ trên hình tác dụng digoxin cổ điển:

ST chênh xuống vẫn còn downsloping nhưng hơi góc cạnh hơn, so với "võng" phân đoạn ngắn từ ví dụ trước.

Ngoài ra, có điểm J âm trong V4 - 6, gión sự xuất hiện của phì đại thất trái.

Khoảng QT ngắn, "võng" xuất hiện trong các đạo trình dưới và thiếu các tiêu chuẩn điện áp cho LVH cho thấy đây là tác dụng của digoxin hơn là LVH.

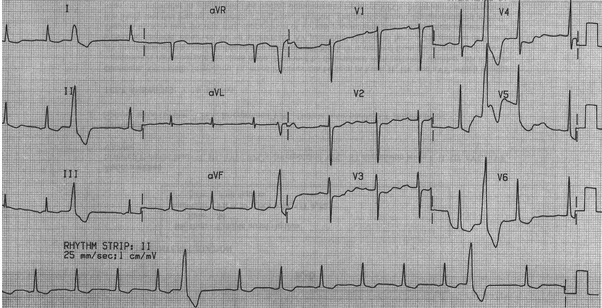

Ví dụ 5

Hiệu lực digoxin

Hiệu lực digoxin:

ST âm võn là chứng minh rõ ràng trong đạo trình I, II, III, aVF và V5 - 6.

Ngoại tâm thu thất xuất hiện thường xuyên (PVC) cho thấy khả năng ngộ độc digoxin.
